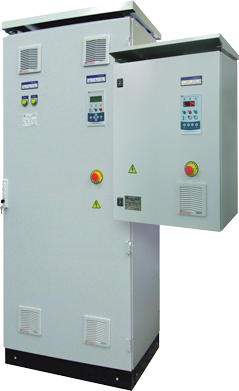

серия СЧ400

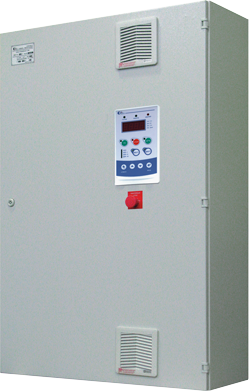

Комплектное оборудование с преобразователями шкафного исполнения. Для управления одним или группой агрегатов
на базе преобразователей частоты серии СЧ400
производства ООО “СИБИРЬ-МЕХАТРОНИКА”.

Напряжение питания	380В (+10/-15%), 50Гц
Диапазон модельного ряда	11...355 кВт
Номинальный ток двигателя	22...625 А
Коэффициент полезного действия	0,97 … 0,98
Температура окружающей среды	+5 ... +40 °С
Климатическое исполнение	УХЛ4
Степень защиты	IP22, IP54

Основные функции

частотное управление приводным электродвигателем;
мониторинг и защита исполнительных механизмов;
встроенный регулятор технологического процесса;

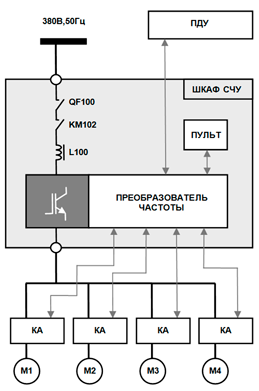

управление группой до 4-х агрегатов;
синхронная работа станций в режиме ведущий/ведомый;
ручной и автоматический режим работы;
интеграция в систему АСУТП предприятия.

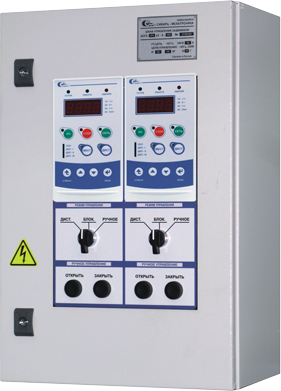

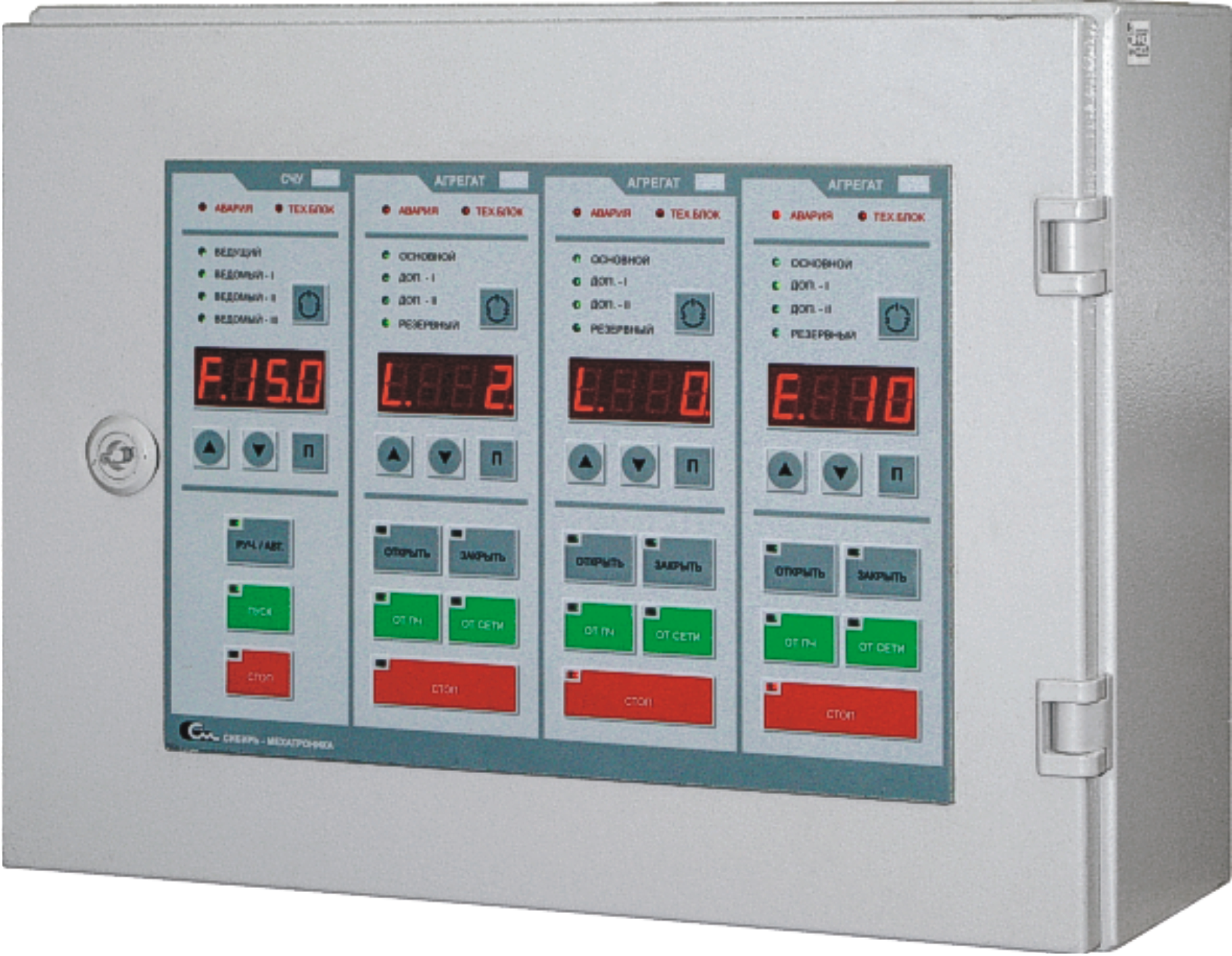

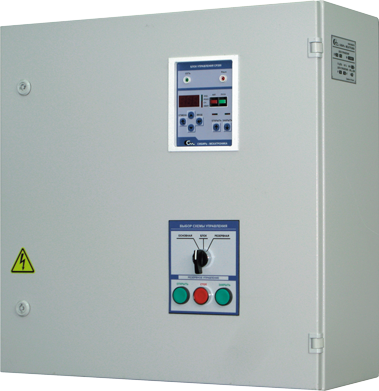

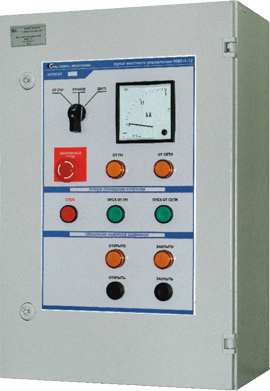

В состав комплекта входят шкафы станций, пульты местного и дистанционного управления, различные схемы коммутации двигателей, оборудование для управления запорной арматурой.

Характеристики модельного ряда*

Типоразмер	440				450		460			470			480		490
Номинальная мощность, кВт	11	15	18.5	22	30	37	45	55	75	90	110	132	160	200	250	315	355
Номинальный ток двигателя, А	22	30	37	43	60	70	85	100	140	165	200	240	285	355	440	565	625
Мощность потерь, кВт	0.33	0.38	0.46	0.55	0.75	0.92	1.12	1.37	1.81	2.16	2.64	3.16	3.84	4.80	5.45	7.04	7.75
Вес (справочно), кг	65	65	70	70	80	85	150	155	180	240	255	265	360	390	560	580	690

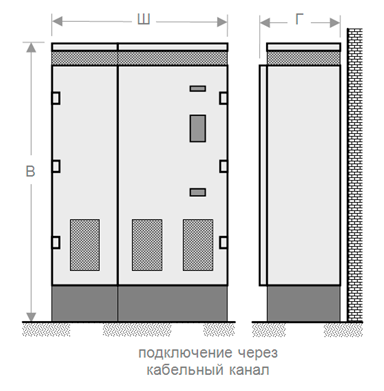

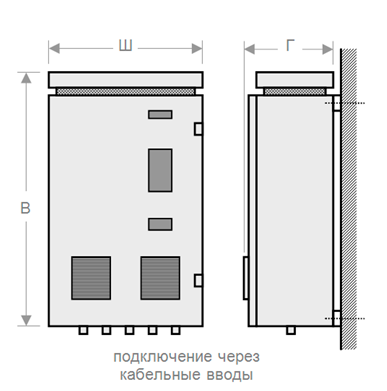

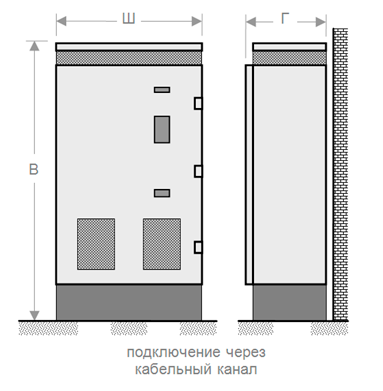

Габарит: высота (В), мм	870				1070		2000			2000			2100		2024
Габарит: ширина (Ш), мм	600				600		600			800			800		1568
Габарит: глубина (Г), мм	310				310		610			610			610		690
Исполнение шкафа	навесное						напольное
Степень защиты	IP54						IP54								IP22
